電池pack生產設備廠家淺析圓柱鋰電池生產步驟及流程

發布時間：2019-10-10 點擊次數：2173

　　現實生活中所看到的一個小小的電池，看似簡單，但是生產工藝流程卻是很不簡單，目前鋰電池的形狀主要有圓柱型和方形的，今天電池pack生產設備廠家小編主要說圓柱電池，圓柱型電池主要采用卷繞工藝，一起了解下。

　　一、圓柱鋰電池的生產步驟：

　　1、來料檢測

　　2、制備正負極極片

　　3、烘烤極片

　　4、加入隔膜卷繞

　　5、放入電池殼中

　　6、注入電解液

　　7、封口

　　8、化成

　　9、分容

　　10、外包裝

　　11、檢驗及入庫

　　隨著電動車以及汽車的飛速發展，與之車上動力電源也迅速的發展，但是電池在生產中卻存在不少的問題，造成了市場的電池產品質量很不均勻，電池的容量后期循環壽命達不到設計的使用壽命，對于電池在生產中有它獨特的生產工藝有很大的關系。通過生產步驟后電池產品成型后還需要給它套膜、用人工點焊或者點焊機去點焊、貼青稞紙也是用機器完成、電池質量分選可以用電池分選機、市場上很多電池自動套膜機，電池點焊機等。據了解東莞艾迪設備的電池套膜機和分選機、點焊機的性能不錯，服務于大型出口產商tti、博世等多家企業.

電池pack生產設備

　　二、電池套膜機的功能技術參數

　　1、設備功能說明

　　圓柱電池套膜測試一體機是一款用于圓柱電池的套膜、疊面墊、的一體化設備。該設備由plc控制，交流伺服電機來完成精確定位切割，裝載面墊，熱縮等工序，由工業電腦完成測試分選，共分為10個檔位。每小時生產完成成品電芯約3600支，機械結構設計簡潔大方，性能穩定。在目前市場上，迄今為止性價比較高的一款立式套標一體化設備之一。

　　2、工藝流程

　　通過觸摸屏設定套管長度，面墊長度等參數，以及手動調試等。由PLC和工業電腦自動完成如下功能：人工裝填裸電芯→電機+氣缸分料入料→鏈條運載電池→電芯校正+伺服套標→沖疊面墊→再次校正→自旋入料+隧道爐熱縮→氣缸轉料→皮帶運轉載料(預留噴碼位)→氣缸第2次轉料（成品電芯入料槽）→ 探針測試→轉料氣缸電池組隊滿5個→機械手抓取電池→機械手將電池移動到料槽位→10檔分選；設備配置聲光報警，故障等報警。操作參數，電壓，內阻分選參數可根據客戶的實際要求自由設定。

　　3、設備技術參數

　　1）工作電源：AC 220V±10% / 50Hz, 功率：≤ 5KW

　　2）工作氣源：0.5~0.6Mpa

　　3）適應電池規格：18650電芯

　　4）套標分選效率：≥ 60PPM

　　5）合格率：≥ 98%

　　6）設備重量：約 600㎏

　　7）外形尺寸：2000（長）×1100（寬）×1700（高）mm

　　8）電控器件：采用松下plc和松下伺服電機，品牌傳感器等配件。

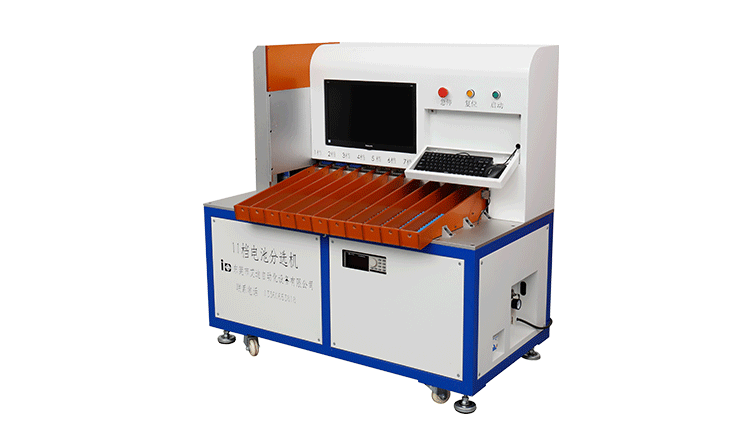

　　9）分選參數：開路電壓、交流內阻

　　開路電壓：精度 +/- 0.10% rdg，顯示分辨率 0.1毫伏

　　交流內阻：精度 +/- 0.5% rdg，顯示分辨率 0.01毫歐
